并网 / 离网 · 弱电网 · 构网型

并离网与弱电网微电网:电网不可靠时也能稳定供电

弱电网缺少稳定的电压频率参考,跟网型设备容易反复脱网;长线路末端还会出现电压越限与三相不平衡。中腾数能以 VSG 构网型 PCS 主动建立电压频率,配合 STS/PCM 毫秒级并离网切换与 EMS 调度,实现并网运行、无缝离网与黑启动恢复。

关键要点

  • 构网与跟网的差别不在效率,而在是否提供电压频率基准;弱电网与孤岛必须至少有一台构网型设备。
  • 并离网切换由 STS/PCM 完成,典型时间小于 20ms;关键负载仍需结合 UPS 与负载脱扣策略复核。
  • 接地方式在离网时需重新确认:系统失去电网侧接地参考,PCS 中性点、变压器与保护定值需配套设计。
  • 多机并联采用 VSG 下垂与无通讯均流,统一固件版本、下垂系数与直流电压窗口后再做带载联调。

选型与实施要点

工程实施建议按"负载分级 → 短路容量与接地复核 → 构网设备容量 → 切换与保护定值 → 黑启动与带载联调"顺序推进。中腾数可提供 30kW–12.5MW 构网型 PCS、STS/PCM 切换模块、微电网交流柜与 EMS,并输出符合 EN 50549、TUV、AS/NZS 4777.2 的认证文件。

常见问题

系统能否后期增加离网功能?

取决于现有设备是否支持构网运行。常规并网型 PCS 不具备独立建立电压频率的能力,通常需要在交流母线侧加装 STS/PCM 切换模块并更换或增加构网型 PCS,建议在设计阶段预留接口。

多台设备并联需要注意什么?

需统一固件版本、下垂与均流参数、直流电压窗口及保护定值,并按带载工况完成联调。容量超过单机上限时,建议按 N+1 冗余配置,并复核短路容量与电缆载流量。

需要哪些资料才能给出准确方案?

请提供负载清单与 15 分钟级负荷曲线、日用电量、期望 离网自持天数、光伏与柴发容量、电池类型、项目所在地并网规范及防护等级要求,我们将输出单线图、设备清单与验收测试大纲。

相关设备与资料

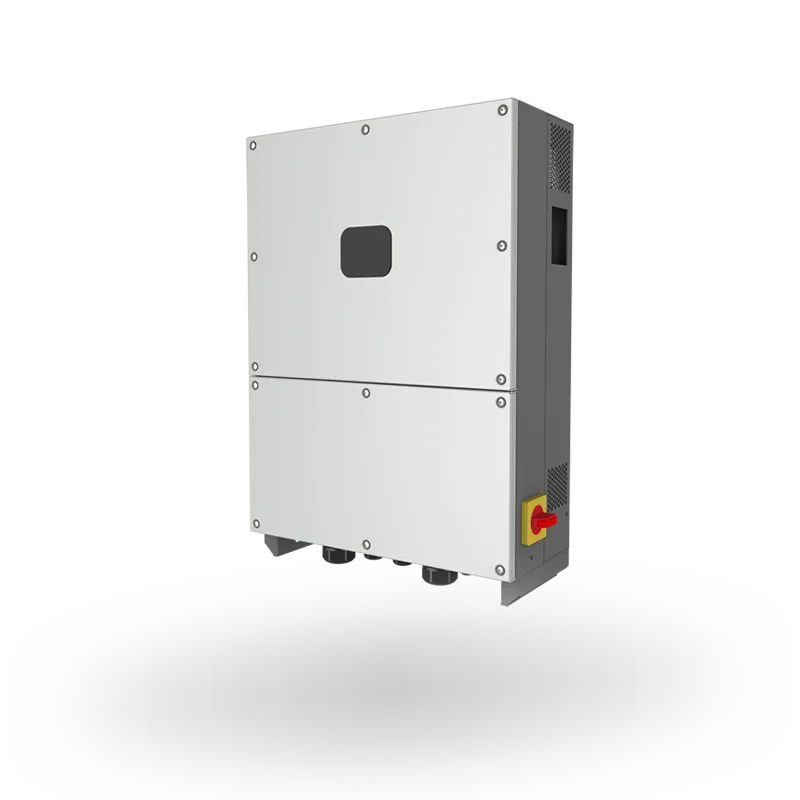

相关设备:储能变流器 PCS、静态切换开关 STS、混合逆变器与 EMS. PCS · Hybrid PCS · FAQ
