多能互补直流微电网及抽油机群控节能技术应用案例

深圳中腾数能科技有限公司 约 2 分钟阅读

本文转载工业和信息化部《国家工业节能降碳技术应用指南与案例(2024 年版)》之九「工业绿色微电网技术」中的「多能互补直流微电网及抽油机群控节能技术」。该技术实现「源-网-荷」协同优化,变压器总容量降低 65%,系统节能效率可达 20%–35%。

多能互补直流微电网及抽油机群控节能技术应用案例

技术来源

本文转载自工业和信息化部《国家工业节能降碳技术应用指南与案例(2024 年版)》之九:工业绿色微电网技术。发布时间:2024-05-31 10:18;来源:节能与综合利用司。原始链接见工业和信息化部网站相关页面。

多能互补直流微电网及抽油机群控节能技术

1. 技术应用范围

适用于油井及井场微电网。

2. 技术原理与工艺

采用以柔性直流配电为核心的新型分布式智能电网,实现「源-网-荷」协同优化运行,提升油田新能源消纳率并降低线损。通过对电机功率的动态跟踪与调节,实现抽油机再生能量共享;通过分时优化与多台抽油机协同群控,避免大电流峰值叠加,实现削峰填谷,并将分散的冗余变压器容量集中共享,从而降低电网变压器及其他发电机组的供电容量,实现动态负荷均衡。技术原理参见原文图 1。

3. 技术功能、特征与指标

  • 通过多台抽油机分时优化与协同群控,变压器总容量降低 65%。
  • 利用新能源降低机械采油系统用电量,系统节能效率可达 20%–35%。

4. 应用案例

  • 基本情况:技术提供单位为中石大蓝天(青岛)石油技术有限公司,应用单位为东辛采油厂。改造前由 23 台变压器供电,总容量 800 kVA;主要能耗类型为电力;年产油 2200 万吨;单位时间能耗 3992 kWh/日。
  • 主要改造内容:建设 100 kW 光伏发电系统、70 kWh 储能系统、5 kW 风力发电系统及油井直流群控系统,淘汰 20 台变压器。节能改造于 2020 年 4 月实施,实施周期 1 年。

以上数据均引自公开的政府技术案例文件,本站仅作技术资料转载,不对其作额外推断。

选型与实施要点

  • 通讯点表、固件版本与接线图需纳入变更管理,避免联调阶段出现文档不一致。
  • 并离网切换时间、STS 时序与保护定值应在现场用事件日志和录波逐项验证。
  • 明确由哪台设备构网:离网与弱电网场景需要构网型 PCS 或 VSG 建立电压与频率。
  • 先按负载持续功率与冲击倍数确定 PCS 额定功率,再校核电池容量与备电时长,避免只按 kWh 选机。

相关产品与技术资料

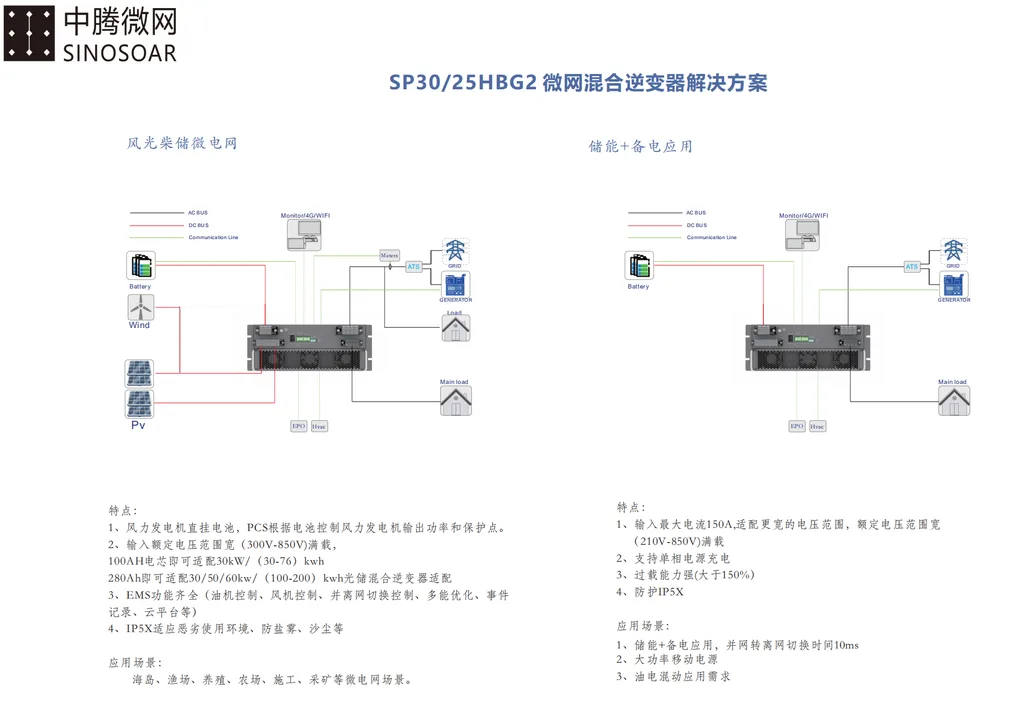

LEONA-M200K(SP200HAPV)、LEONA-B750K(SP750H54PSTD)、SP30HBPS · 技术指南 · 产品分类

常见问题

这个项目需要构网型 PCS 吗?

离网、弱电网、需要黑启动或柴发协同的项目应选构网型 PCS;强电网下的纯并网项目可使用跟网型设备。
