多能互补直流微电网及抽油机群控节能技术

来源：

https://www.miit.gov.cn/jgsj/jns/nyjy/art/2024/art_9ada9b2b5c0d48deac9a16dcabad89b2.html

《国家工业节能降碳技术应用指南与案例（2024年版）》之九：工业绿色微电网技术

发布时间：2024-05-31 10:18 来源：节能与综合利用司

多能互补直流微电网及抽油机群控节能技术应用案例

1. 技术适用范围

适用于油井、井场微电网。

2. 技术原理及工艺

采用以柔直配电为核心的新型分布式智能电网，实现“源网荷”协调优化运行，提高油田新能源消纳率、降低线路损耗。

通过电机功率动态跟踪调节，实现抽油机馈能共享。通过多台抽油机分时优化、协调群控，避免大电流峰值叠加，错峰填谷，将分散的变压器冗余容量集中共享，降低网电变压器和其他发电机组的供电容量，实现负荷动态均衡。

技术原理如图1所示。

3. 技术功能特性及指标

（1）多台抽油机分时优化协调群控，变压器总容量降低65%；

（2）利用新能源降低机采系统电耗，系统节电效率可达20%~35%。

4. 4.应用案例

（1）项目基本情况：技术提供单位为中石大蓝天（青岛）石油技术有限公司，应用单位为东辛采油厂。改造前采用总容量为800千伏安的23台变压器供电，主要耗能种类为电力，年产油量22万吨，单位时间能耗为3992千瓦时/天。

（2）主要技术改造内容：安装光伏发电系统100千瓦、储能系统70千瓦时、风能5千瓦和油井直流群控系统，淘汰20台变压器。2020年4月实施节能改造，实施周期1年。

（3）节能降碳效果及投资回收期：改造完成后，单位时间能耗降低至3142千瓦时/天，但因全部采用绿电，无额外电力供应，可实现节能量355.6吨标准煤/年，二氧化碳减排量945.8吨/年。投资额为205.7万元，投资回收期为2.7年。

5. 中腾微网绿色微电网技术和微电网储能变流器PCS简介

中腾微网积极相应国家工业节能降碳应用政策需要，聚焦与绿色微电网技术和工商业、工业微电网核心模块变流器PCS研发。

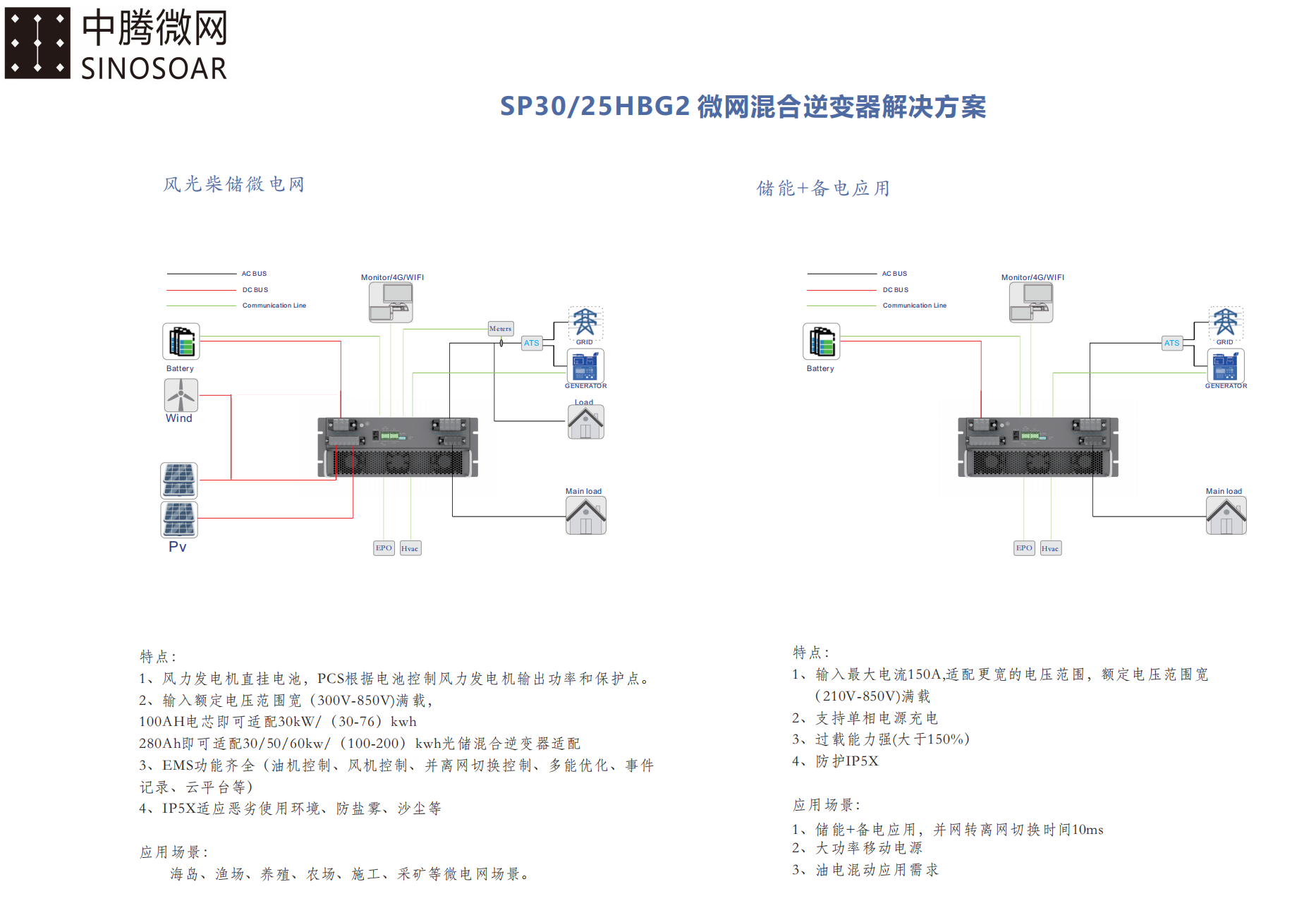

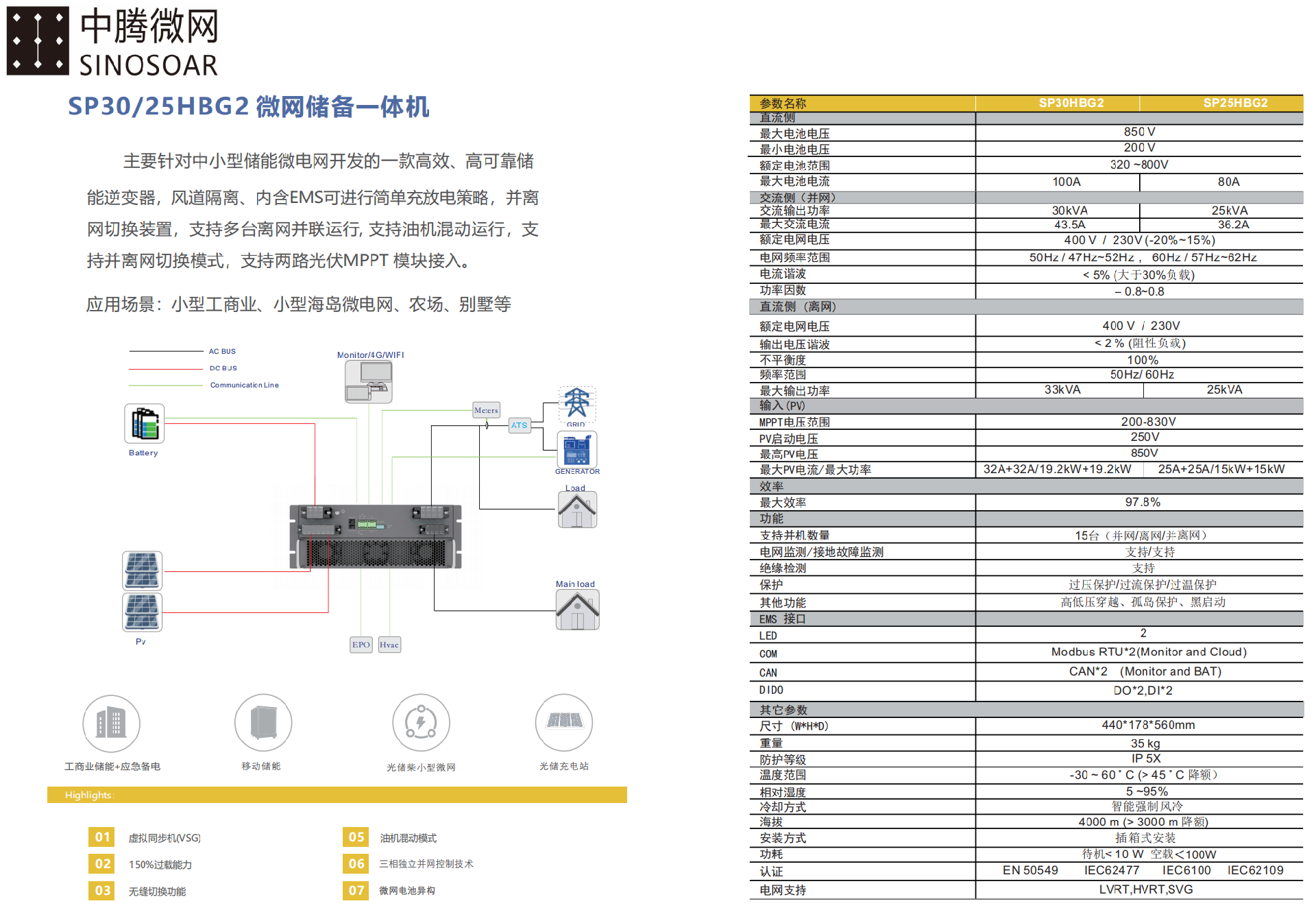

针对油田采油、偏远地区工业施工场景，研发了30KW/60KW光储一体变流器PCS模块，中腾微网在微电网技术上拥有十余年的国内外丰富案例和应用经验，拥有独特产品设计优势：

(1) 中腾微网PCS变流器模块独特的风道隔离设计，可以有效保障在户外极端恶劣情况下仍然能稳定可靠工作。

(2) 中腾微网PCS变流器模块，可有效接入光伏、柴油发电机、风力发电机等多种能量设备来源。

(3) 中腾微网PCS变流器模块，宽压设计，可自由选择储能电池的容量，从30kwh-120kwh自由搭配使用，场景兼容性强。

(4) 中腾微网PCS变流器模块，拥有并网、离网、并离网三种常规的应用场景，配合STS设备，可实现储能、备点的主动无缝切换，备点被动切换时间低至10ms内，在业界处于领先地位。

(5) 使用中腾微网PCS变流器模块，可以通过设备堆叠获得更大的功率，天然支持15台设备并机，使用配套的STS、MPPT模块，也可以自由按需搭配满足实际需求的微电网应用场景。

(6) 中腾微网PCS变流器模块，可以通过交流耦合第三方设备、也可以通过直流耦合兼容第三方设备。

6. 中腾微网将持续聚焦绿色微电网技术，持续研发投入聚焦工商业场景应用。欢迎各界朋友前来交流与合作
